Tcp-MDT jest nakładką na ZWCAD dla geodetów, oraz inżynierii lądowej i wodnej. W ofercie posiadamy 3 wersje oprogramowania:
- MDT Standard. Cyfrowy model terenu, kontury, przekroje terenu, obliczanie objętości (również przez porównanie map) i mapy 3D.
- MDT Professional. Kompletne rozwiązanie zawierające program MDT Standard oraz np.:
- narzędzie do określania przebiegu przebiegu dróg, wierzchołków i dolin co pozwala na opracowanie znakomitej cyfrowej mapy 3D,
- obliczenia oraz wykreślanie przekrojów poprzecznych,
- rysowanie terenu po zmianach,
- obliczanie powierzchni oraz objętości,
- zaawansowane obliczenia powierzchni,
- symulacja mapy.
- Surveying module. Moduł geodezyjny - konwersja pomiarów z Total Station, transformacja współrzędnych, kalkulator geodezyjny ...
Skrótowy opis

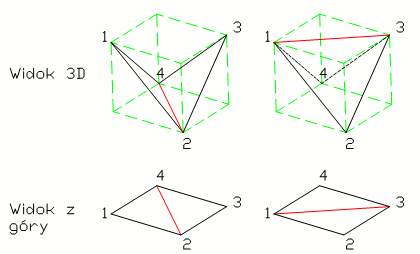

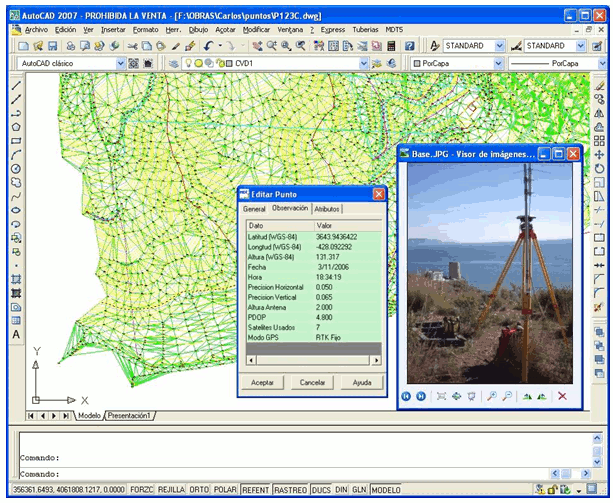

Na początku wczytujemy punkty z pliku z urządzenia GPS. Na podstawie chmury punktów szybko można utworzyć cyfrowy model terenu. Ogólnie mówiąc, polega to na łączeniu punktów w trójkąty. Brzmi to prosto, jednak spójrzmy na rysunek poniżej. Znajdują się tam 2 szkice, na każdym po 2 trójkąty. Zostały one utworzone bazując na tych samych 4 punktach, jednak wyglądają zupełnie inaczej. W znacznym uproszczeniu ten po lewej stronie tworzy dolinę, po prawej wzgórze.
TcpMDT w znacznej mierze radzi sobie z tym problemem. Po pierwsze, umożliwia wykreślenie linii szczytów i dolin na mapie, co pozwala na uzyskanie znakomitych wyników, ponieważ program "wie", w którą stronę będą występowały spadki. Po drugie, pozwala liniami łączyć punkty (ręcznie jak i w fazie pomiarów) - na przykład punkty leżące wzdłuż drogi. Wyniki są znakomite

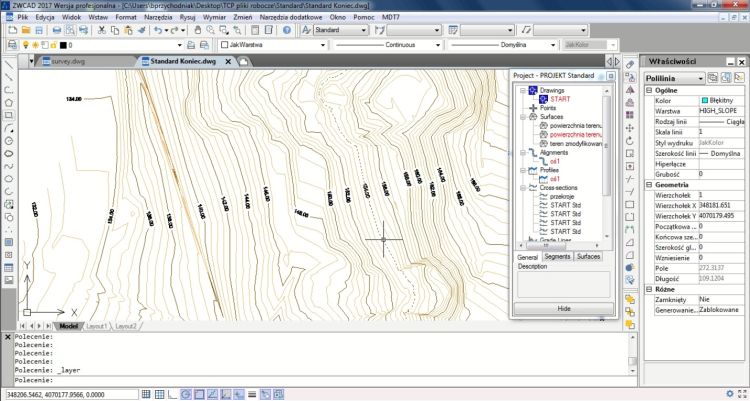

Stworzenie cyfrowego modelu terenu to tylko początek przygody. Następnie możemy wykreślić warstwice i oznakować je wskazując ręcznie lub rysując linie. Na przecięciu linii z warstwicą zostanie wstawiona wysokość. Nadmienić należy, że TcpMDT potrafi stworzyć cyfrowy model terenu z samych płaskich warstwic, powstałej np. po zeskanowaniu i zwektoryzowaniu mapy (na przykład programem Scan2CAD).
Należy tylko podać wysokość warstwicy i przyrost wysokości następnych, a model terenu zostanie utworzony.

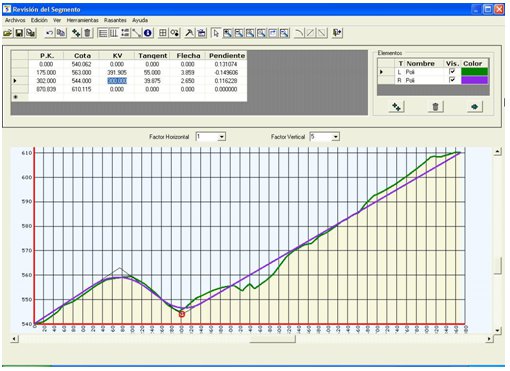

Na mapie możemy wrysować np. oś projektowanej drogi polilinią, najlepiej odcinkami prostymi. Do dyspozycji mamy także wszystkie rodzaje klotoid. Następnie dobieramy przekrój drogi (np. czteropasmowa, 6 pasmowa), a program generuje nam przekroje poprzeczne i wzdłużne oraz potrafi obliczyć, ile ziemi trzeba wywieźć lub przywieźć (oczywiście uwzględniając zaprojektowany przekrój podłoża).

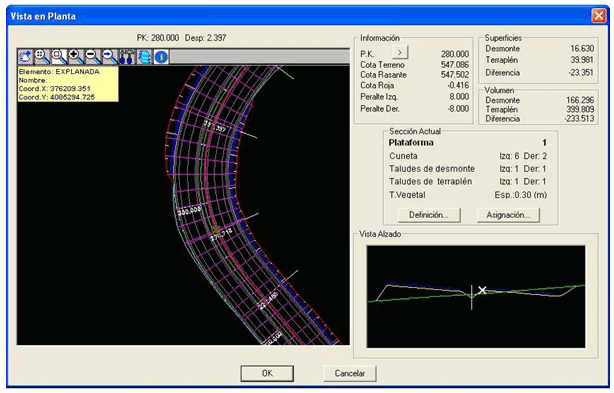

Możemy narzucić także pochylenie łuku drogi do wewnątrz oraz zwiększyć szerokość drogi na łuku.

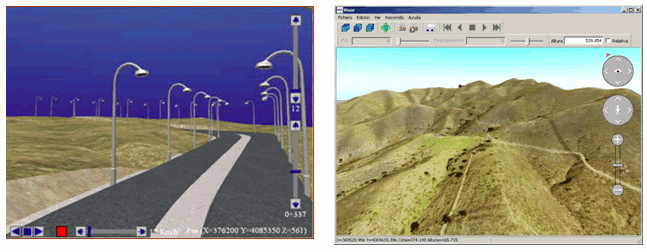

Zaprojektowaną drogę możemy wizualizować oraz sprawdzić widoczność kierowcy (od odległości, na jaką widzi kierowca, zależy dopuszczalna prędkość na drodze) poprzez utworzenie animacji. Na końcu tworzymy raport tekstowy.
Zawsze możemy mapę zamienić na punkty i wyeksportować do pliku.
Jednak nakładka to nie tylko projektowanie dróg. Jedną z ciekawych opcji jest obliczanie objętości ziemi.
Np. wyobraźmy sobie, że mamy działkę w górach o nierównomiernych kształtach i chcemy wyrównać teren. Z przyczyn ekonomicznych nie chcemy wywozić ani przywozić ziemi, tylko wybrać to co wystaje i wsypać tam, gdzie brakuje. W TcpMDT wystarczy na mapie tylko obrysować polilinią teren, który nas interesuje, a program wyliczy wysokość "0", przy której warunek będzie spełniony.
